POSITIONNEUR SAMSON 3730-1
Les positionneurs Samson sont déclinés en plusieurs versions, ils servent a piloter des vannes pneumatiques commandées par un signal analogique.
Ci-dessous la mise en place d'un modèle 3730-1. Attention a la version, pour cette référence il existe un modèle appelé "Provis" qui est indentique
mais dont les paramètres sont différents. Veuillez donc a bien repérer de quel modèle il s'agit.

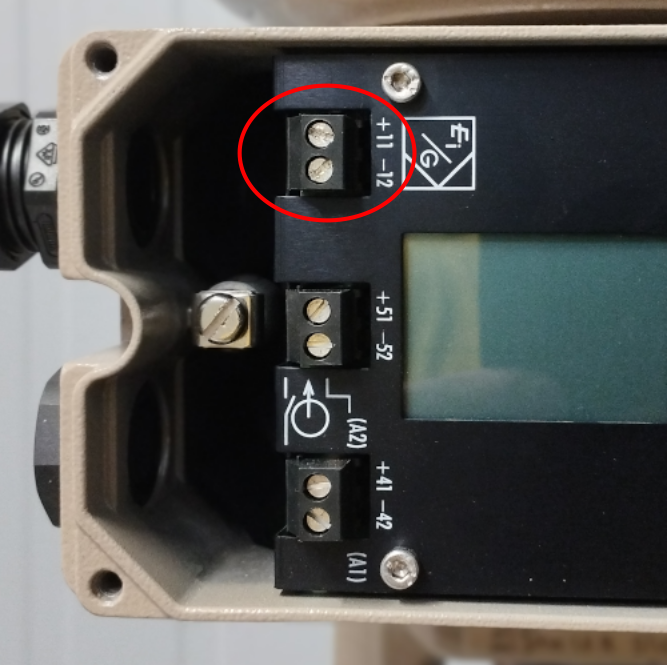

BRANCHEMENTS
Ici rien de plus simple, il n'y a que 2 bornes. Le module se sert du signal pour s'alimenter.
- 11: Signal 4-20mA +
- 12: Signal 4-20mA -
REGLAGES

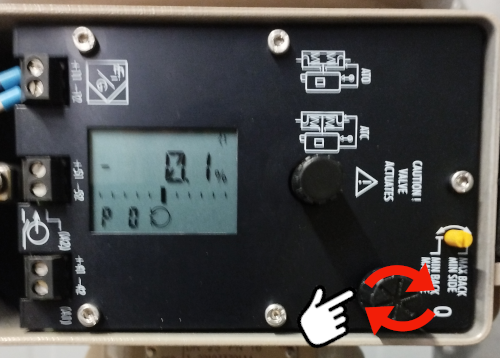

Le boitier possède une molette qui va servir a la fois à afficher le paramètre en la tournant et a le sélectionner en appuyant dessus.
Tourner la molette jusqu'a afficher le paramètre désiré. Chaque paramètre affiche a l'écran sa valeur actuelle.

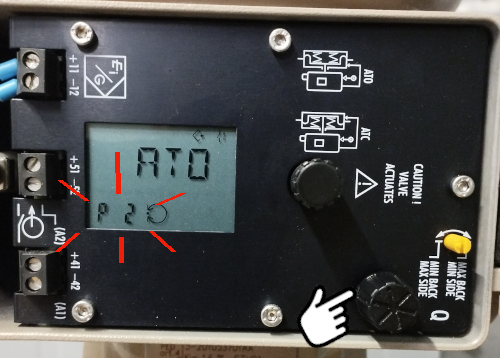

Une fois le paramètre atteint, appuyer sur la molette, le paramètre clignotte, vous pouvez maintenant modifier sa valeur.
Tourner la molette pour faire apparaitre la valeur voulue pour ce paramètre puis appuyer de nouveau sur le bouton.
Le paramètre arrête de clignoter et affiche la valeur active qui est enregistrée.
MISE EN SERVICE
Lorsque l'on installe un positionneur, il faut l'initialiser pour qu'il utilise toute la course disponible de la vanne.
Avant de lancer l'initialisation, veillez a ce que l'air soit branché et que le palpeur a l'arrière soit bien positionné (l'ouverture de la vanne doit entrainer le palpeur).
INIT Modèle Trovis
1. [P2] sur OPEN

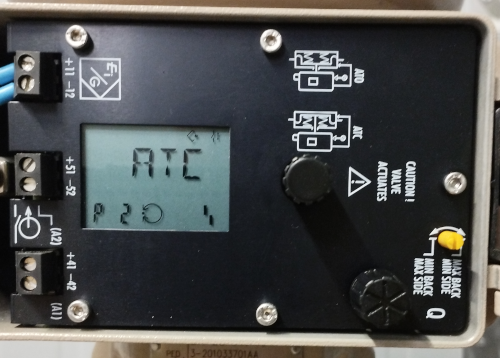

2. [P3] sur ATO ou ATC :
3. [P5] sur MAX
4. [P22] + maintient 3 sec.
INIT Modèle "non" Trovis
1. [P2] sur ATO ou ATC
2. [P4] sur MAX
3. [P15] + maintient 6 sec.
Il peut arriver que lorsque le siège de la vanne est uséee, le positionneur se mette en défaut car il passe en négatif lors de la fermeture de la vanne. Dans ce cas un symbole S (safe)
apparait a l'écran ainsi qu'un petit symbole indiquant qu'il faut intervenir en maintenance.
REFAIRE ZERO Modèle Trovis
1. Acquitter les alarmes si il y en a...
[P0] + Rotation gauche
ou
[P27] + Rotation droite
Pour acquitter une alarme :
- Afficher le défaut
- Presser bouton : [ESC] apparait.
- Tourner bouton : [RST] apparait.
- Presser bouton : l'alarme disparait.
2. Pour effectuer la calibration 0 :
- [P2] sur OPEN
- [P23] et maintient 3 sec.
REFAIRE ZERO Modèle "non" Trovis
1. Acquitter les alarmes si il y en a...
[P0] + Rotation gauche
ou
[P21] + Rotation droite
Pour acquitter une alarme :
- Afficher le défaut
- Presser bouton : [ESC] apparait.
- Tourner bouton : [RST] apparait.
- Presser bouton : l'alarme disparait.
2. Pour effectuer la calibration 0 :
- [P16] et maintient 6 sec.
DOCUMENTATION
