VARIATEUR DE FREQUENCE
Les variateurs de fréquence Mitsubishi de la série 700 ou 800 sont entièrement configurables à l'aide de la console intégrée (PU).
Néanmoins pour certains paramètres spécifiques la console déportée FR-PU07 sera nécessaire.
BRANCHEMENTS
Cmd digitales
La borne [PC] sera connectée a diverses autres bornes afin d'actionner les commandes digitales disponibles (start forward, start reverse, reset,...)
[STF] : Start forward (marche av)
[STR] : Start reverse (marche ar)
[AU] ou [RL] : 4-20mA actif
[RES] : Reset des alarmes

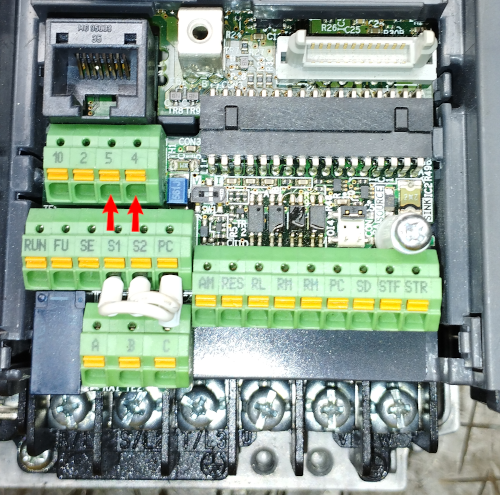

Cmd analogues
Dans nos installations les consignes de vitesses sont transmisses en 4-20mA.
[4] : Signal Analogique +
[5] : Signal Analogique -
Alarmes
Nous utilisons essentiellement 2 types d'alarmes.
RUN : Câble sur la borne [RUN] et [SE]
Freq en alarme : [B1] et [C1]
Alimentation
Les 3 phases du 380Vac sont câblées à travers 3 fusibles sur les bornes L1-L2-L3 du filtre secteur du variateur. La sortie du filtre est raccordée sur les bornes L1-L2-L3
du variateur.
Moteur
Les 3 phases du variateurs sont reliés au moteur via les bornes U-V-W
REGLAGES
Les réglages consistent à entrer les valeurs des caractéristiques de l'installation dans les paramètres correspondant. Il existe une multitude de paramètres
pour subvenir a tous les cas de figure, mais dans notre cas, seul une dizaine de paramètres suffisent. Ci-dessous la marche a suivre pour modifier un paramètre.

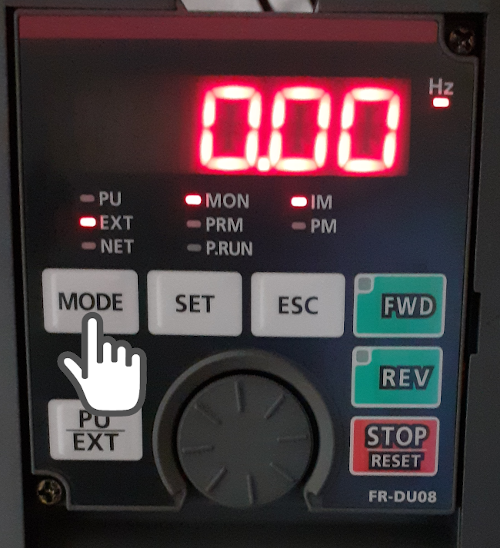

Appuyer plusieurs fois sur le bouton [MODE]

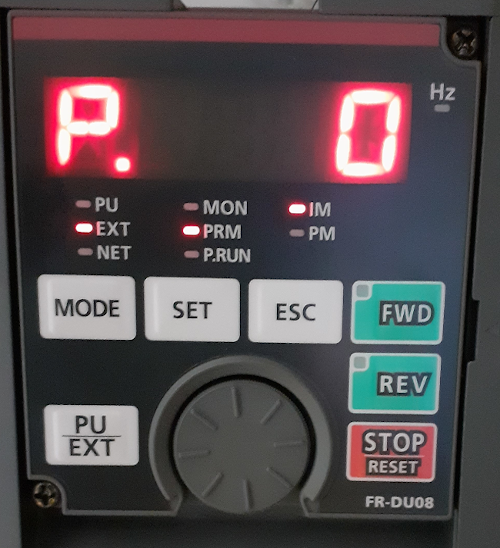

Jusqu'à l'affichage à l'écran du symbole P.0 (le chiffre indique le paramètre sur lequel vous êtes actuellement, ici 0).

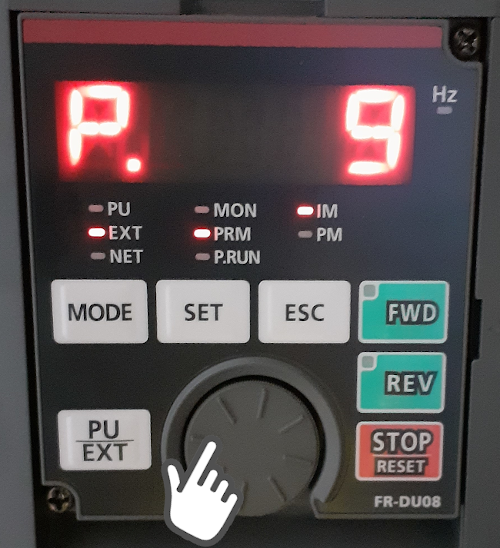

Tourner ensuite la molette pour atteindre le paramètre voulu, par ex 9

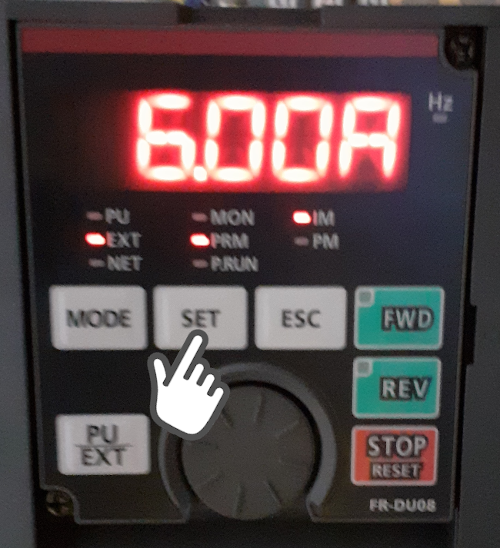

Appuyer ensuite sur le bouton [SET], la valeur du paramètre s'affiche alors.

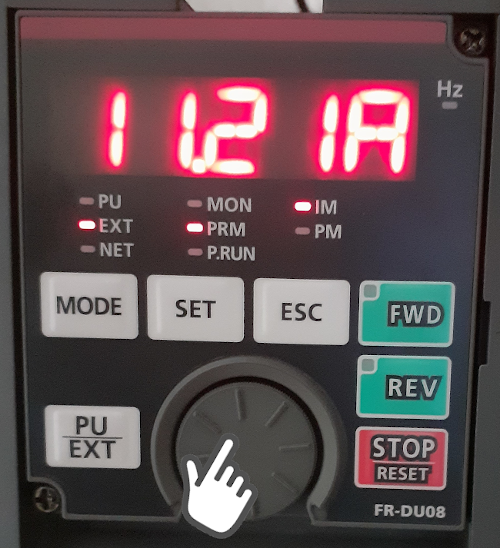

Toujours a l'aide de la molette, ajuster le paramètre a la valeur souhaitée.

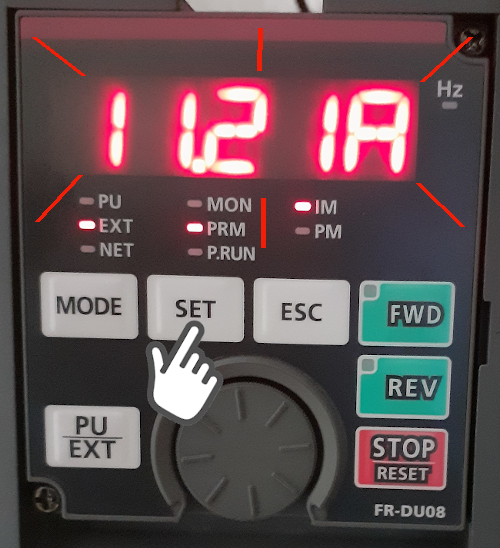

Appuyer de nouveau sur le bouton [SET], la nouvelle valeur clignote plusieurs fois pour indiquer l'enregistrement.
L'affichage revient sur le paramètre que vous venez de modifier.
L'opération est terminée, presser plusieurs fois le bouton [MODE] pour revenir a l'affichage de la vitesse actuelle.
PARAMETRES
Ci-dessous la listes des paramètres principaux pour mettre en service rapidement le variateur.
P1
Vitesse maximum
Valeur de la vitesse maximum en Hz. Quand le variateur est régulé par un signal (4-20mA) Cette vitesse doit correspondre a celle programmée dans le PLC.
P2
Vitesse minimum
Valeur de la vitesse minimum en Hz. Quand le variateur est régulé par un signal (4-20mA) Cette vitesse doit correspondre a celle programmée dans le PLC.
P7
Délai accélération
Valeur en sec. Défini le temps que mettra le variateur pour atteindre la vitesse demandée.
P8
Délai décélération
Valeur en sec. Défini le temps que mettra le variateur pour atteindre 0Hz.
P9
Intensite moteur
Valeur en A. Défini l'intensité nominale du moteur au-dessus de laquelle le variateur passe en alarme thermique. Cette valeur est indiquée sur la plaque du moteur.
P77
Verrouillage paramètres
Ce réglage empêche la modification des paramètres. A mettre sur 0 pour dévérouiller.
P79
Mode de fonctionnement
Ce réglage permet de piloter le variateur : à partir de la console "PU" en réglant la valuer sur 1 ou à distance "ext" en reglant la valeur sur 2.
