SICK UM30-213111
Configuration du capteur ultrasonique Sick UM30-213111, capteur permettant de fournir un signal TOR selon une limite simple ou une fenêtre paramétrée
dans la limite des 2m.
Le contact de sortie peut-être un front montant (0v vers 24Vdc) ou un front descendant (24vdc vers 0v).

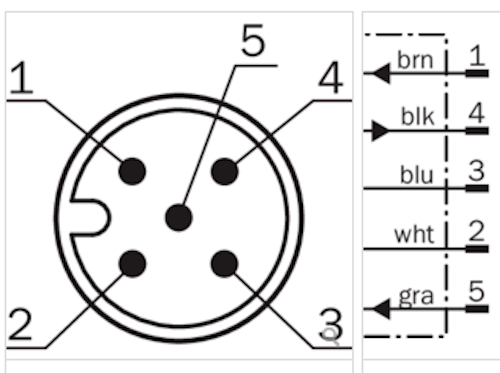

BRANCHEMENTS
Le connecteur est un modèle à visser M12 muni de 5 pins
Couleur des fils :
- 1:Brun (+)
- 2:Blanc (niu)
- 3:Bleu (-)
- 4:Noir (Sortie)
- 5:Gris (sync/multi)
REGLAGES
La face avant possède 2 boutons pour le réglage et la configuration du capteur, [T1] et [T2].

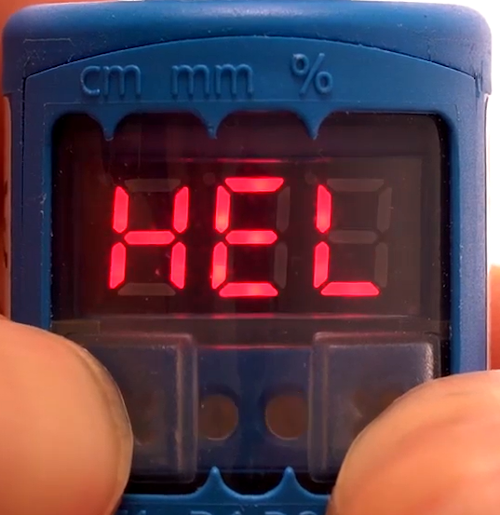

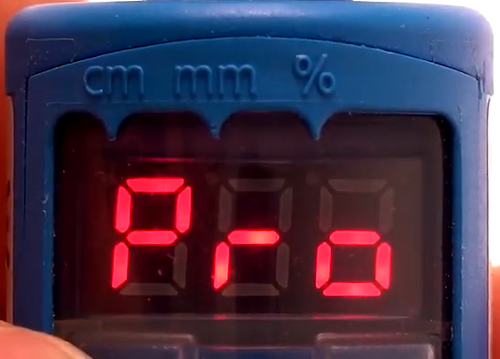

Appuyer et maintenir T1 + T2 simultanément pendant 4sec, l'affichage indique "HELLO" puis "Pro"

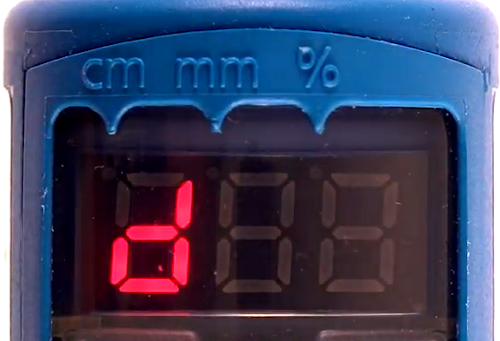

Quand "Pro" défile, relacher les boutons. La lettre "d" apparait alors en clignotant.
Appuyer brievement sur T1 + T2 simultanément, l'affichage indique la première limite. Un appui sur T1 fait descendre le nombre, un appui sur T2 le fait monter.

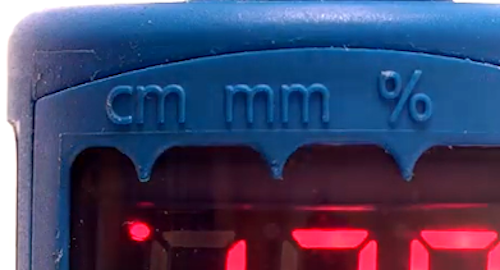

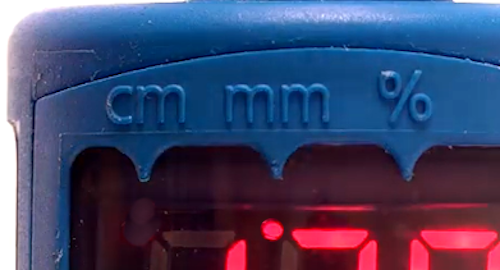

Attention a l'unité, un petit voyant indique si nous sommes en [mm] ou [cm]. Il est donc possible de régler la détection de 200 à 999 mm par pas de 1mm puis de 100 à 200 cm par pas de 1cm

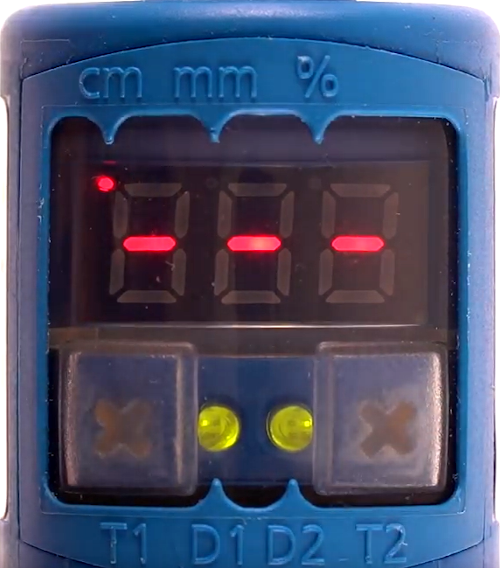

Appuyer brievement sur T1 + T2 simultanément, l'affichage indique [---] dans le cas d'une limite simple ou indique la deuxième distance de la fenêtre.
Ajuster de la même manière que pour le 1er nombre. Laisser sur [---] pour travailler sur une détection simple.

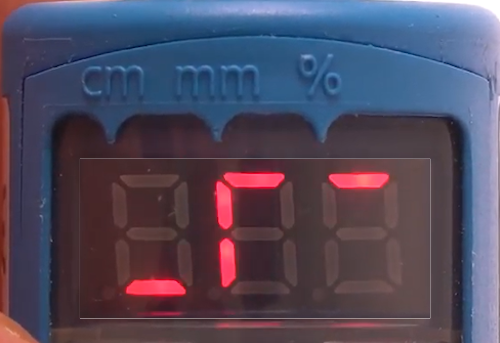

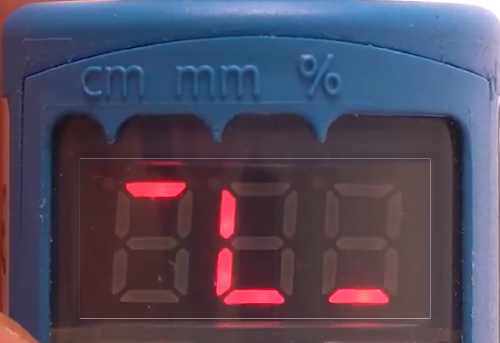

Appuyer brievement sur T1 + T2 simultanément, l'affichage indique le sigle du front montant ou du front descendant. En appuyant sur T1 ou sur T2 nous pouvons passer de l'un a l'autre.

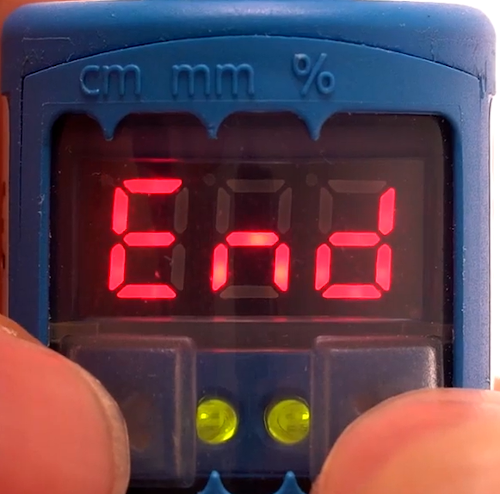

appuyer brievement sur T1 + T2 simultanément, l'affichage indique [END].
Lorsqu'il clignote, appuyer de nouveau simultanément sur T1 et T2 pour quitter la configuration.
