PLC BECKHOFF CX50x0
Informations sur les PLC (Contrôleur Logique Programmable) Beckhoff de la gamme CX50xx. Dans nos installations nous trouverons plus souvent des CX5010 et CX5020.
Des options peuvent également être ajoutées, par exemple un connecteur profibus : référence M310 ou B310.
Lorsque vous devez effectuer un reset (éteindre - rallumer) sur ce type de PLC, surtout bien attendre que toutes les leds soient éteintes avant de rallumer.
Sinon cela pourrait corrompre le fichier de sauvegarder des valeurs persistantes (paramètres, calibrations, vitesses,...).
CODES ERREURS

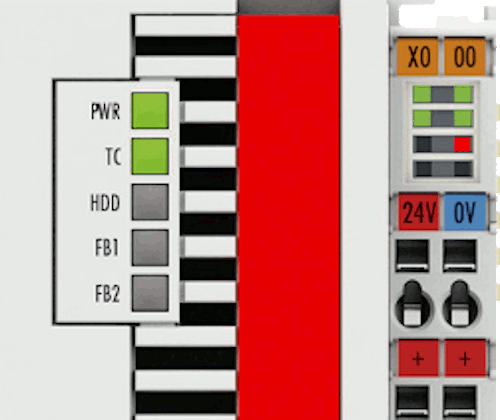

Quand le PLC est face a un défaut, il l'indique via ses Leds par un ou plusieurs clignotement qui formeront un code identifiable correspondant au défaut rencontré.
Les clignotement auront toujours le même format :
1.Rapide
2.Lent (code)
3.Lent (2ème partie du code) ou rapide
3 Puls - 0 Puls
Une carte est défectueuse sur le K-Bus, il faut la repérer en procédent par élimination avec la KL9010.
4 Puls - 0 Puls
Vérifier la présence de la carte KL9010 (tout à droite) et éventuellement la remplacer.
4 Puls - n Puls
Remplacer la carte n+1, elle est défectueuse.
5 Puls - n Puls
Remplacer la carte n, elle est défectueuse.
7 Puls - 0 Puls
Les cartes installées ne correspondent pas a la configuration. Cela arrive lors d'une recherche de défaut par carte KL9010.
Tous les autres défauts nécessitent l'intervention d'un programmeur.
DOCUMENTATION
Pour aller plus loin, lien vers le manuel en PDF
CX500x0.pdf
