PESONS ET CARTES

Installation des pesons analogiques associés a leurs cartes MCE2010. Définitions des adresses pour les cartes pesons et de la carte de communication Profibus. La carte de communication profibus sera un ancien modèle MCE9635 ou un nouveau modèle MCE2035. Dans cette page, les pesons numériques ne seront pas abordés.

Les pesons se branchent avec une fiche coaxiale de 50 Ohms. Reportez-vous a la section Connecteur BNC pour l'explication pas à pas du sertissage de ce type de fiche.

Les pesons doivent être remplacés avec leur propre carte MCE2010. Ils se raccordent directement sur le connecteur BNC

Il y a donc autant de cartes MCE2010 que de pesons et elles communiquent leurs poids à la carte MCE2035 (nouveau modèle) ou MCE9635 (ancien modèle) qui elle même envoie le tout vers le PLC. Toutes ces cartes doivent être configurées avec des adresses différentes sous peine de disfonctionnement. Les cartes des pesons auront par convention toujours des adresses démarrant de 0 a partie de la gauche vers la droite. Donc pour 4 pesons par exemple, la 1ere carte MCE2010 aura l'adresse 0, la suivante sur sa droite l'adresse 1 et ainsi de suite.

Pour régler cette adresse on se sert de dip switch.

On encode l'adresse a l'aide des dip switch 5,6,7 et 8. Les 1,2,3,4 sont toujours réglés de la même manière par défaut. On dit qu'un switch est a OFF lorsqu'il est a droite et à ON lorsqu'il est a gauche.

Sur l'image on peut voir en partant du haut que nous avons OFF,ON,ON,OFF,OFF,OFF,OFF,OFF

L'adresse sélectionnée est 0 car les dip switch de 5 à 8 sont OFF.

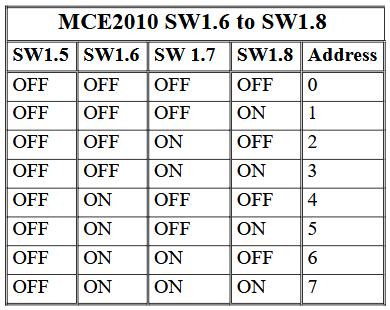

Le tableau suivant indique les positions des dip switch pour les adresses de 0 à 7 pour une carte MCE2010.

Pour les carte MCE2035 ou MCE9635, l'adresse qui doit être attribuée dépend de la configuration du PLC et donc lors du remplacement d'une carte de ce type il est important de bien repérer comment était configurée l'ancienne carte pour la repositionner les dip switch exactement de la même manière. Sinon la carte ne pourra plus communiquer avec le PLC.

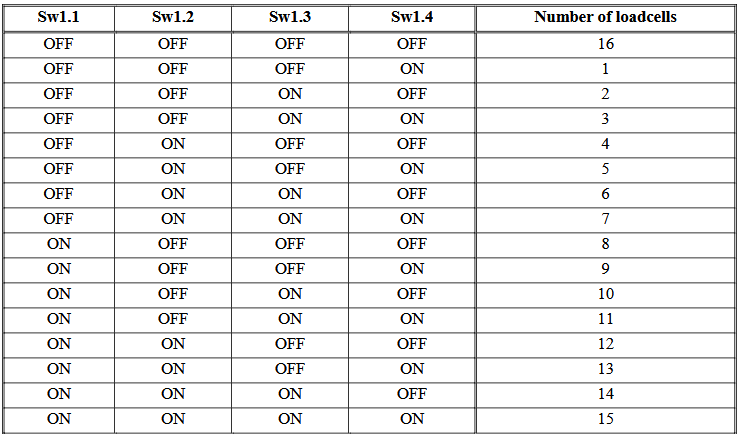

Sur ces cartes, il y a deux groupes de dip switch : le groupe 1 sert a définir le nombre de pesons qui sont reliés.

Le groupe 2, sert a définir l'adresse de la carte. de la même manière que pour les cartes MCE2010.
