LASER IFM O1D100
Configuration du laser IFM O1D100, capteur permettant de fournir un signal 4-20mA selon la distance mesurée. Les distances mini et maxi sont paramétrables dans le menu.
Le boitier permet également d'actionner un contact NO ou NC également configurable par menu.
BRANCHEMENTS

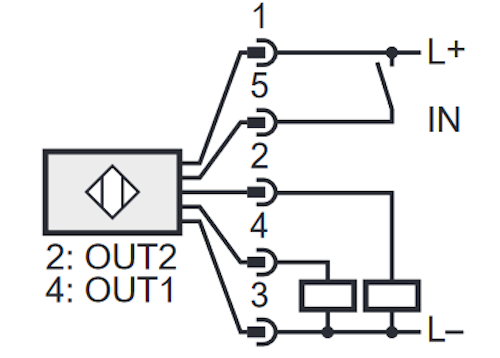

Branchements pour une configuration des 2 sorties en "Tout ou rien" configurables en NO ou NC.

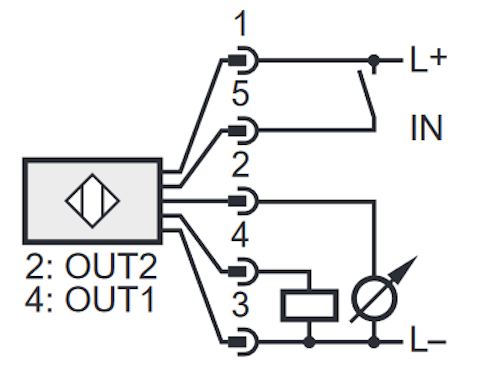

Branchements pour une configuration analogique pour la sortie 1 et TOR pour la sortie 2.
Couleur des fils :
- 1:Brun (+)
- 2:Blanc ( OUT 2 )
- 3:Bleu ( - )
- 4:Noir ( OUT 1 )
- 5:Gris (pas toujours présent)
REGLAGES

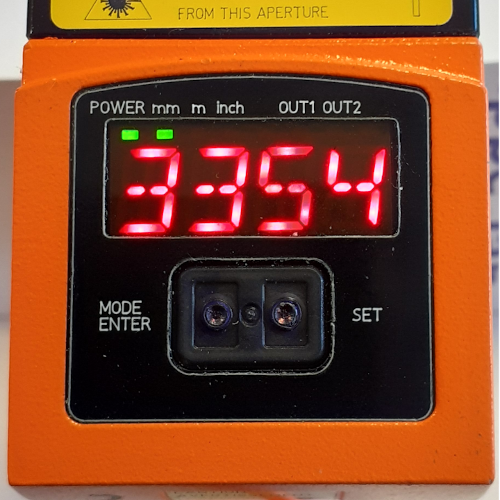

La face avant possède 2 boutons pour le réglage et la configuration du capteur, [MODE/ENTER] et [SET]. Avant de manipuler les boutons, assurez vous que le capteur soit
branché et qu'il affiche bien la valeur actuelle de la distance.

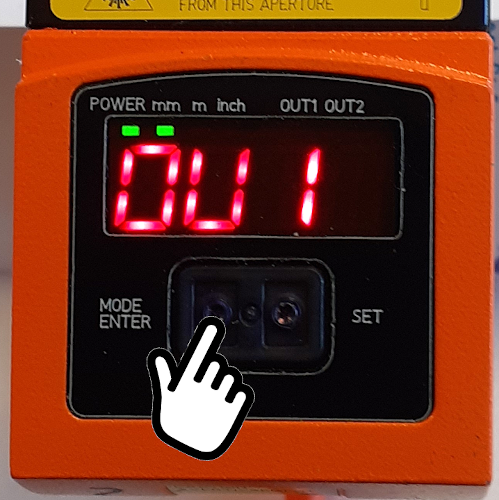

Appuyez plusieurs fois sur le bouton [MODE/ENTER] afin d'afficher le paramètre à modifier.

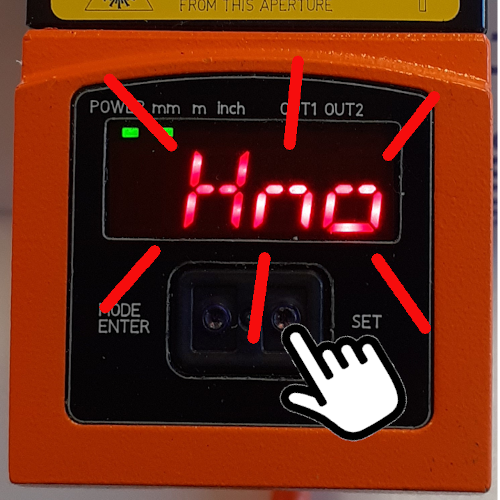

Rester appuyé sur le bouton [SET], l'affichage clignote dans un premier temps puis dès qu'il s'arrête de clignoter, relacher le bouton.

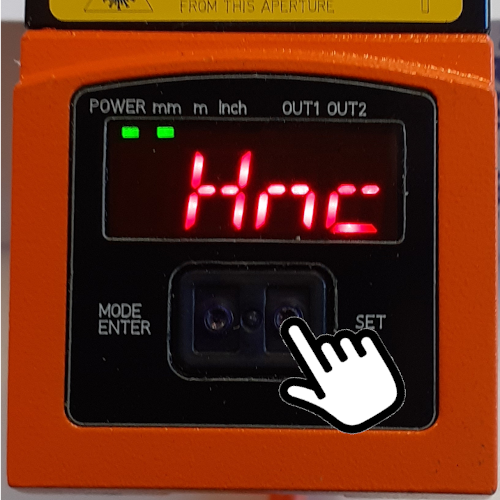

Appuyer plusieurs fois sur le bouton [SET] pour modifier la valeur du paramètre en cours d'édition.
Une fois la valeur voulue affichée, appuyer sur le bouton [MODE/ENTER] pour l'enregistrer. L'affichage revient sur le paramètre en cours.
Appuyer plusieurs fois sur le bouton [MODE/ENTER] pour revenir a l'affichage de la mesure actuelle.
PARAMETRES
Voici une liste des principaux paramètres a connaitre pour une mise en service rapide.
OU1
[Hno] Contact NO : Détection valeur simple
[Hnc] Contact NC : Détection valeur simple
[Fno] Contact NO : Détection par fenêtre
[Fnc] Contact NC : Détection par fenêtre
SP1
Seuil de commutation de la sortie 1(4), est actif seulement si OU1 est réglé sur [Hno] ou [Hnc].
nSP1
FSP1
Fenêtre de commutation de la sortie 1(4), change d'état lorsque la valeur mesurée sort ou entre dans la fenêtre dont les limites sont définies par :
[nSP1] Limite proche
[FSP1] Limite éloignée
OU2
[Hno] Contact NO : Détection valeur simple
[Hnc] Contact NC : Détection valeur simple
[Fno] Contact NO : Détection par fenêtre
[Fnc] Contact NC : Détection par fenêtre
[I] Analogique 4-20mA
[U] Analogique 0-10V
SP2
Seuil de commutation de la sortie 2(2), est actif seulement si OU2 est réglé sur [Hno] ou [Hnc]
nSP2
FSP2
Fenêtre de commutation de la sortie 2(2), change d'état lorsque la valeur mesurée sort ou entre dans la fenêtre dont les limites sont définies par :
[nSP2] Limite proche
[FSP2] Limite éloignée
ASP
Valeur minimum de la sortie analogique, valeur mesurée pour laquelle le capteur fourni 4mA ou 0v sur la sortie 2(2). Ce paramètre est actif seulement si OU2 est réglé sur [I] ou [U].
AEP
Valeur maximale de la sortie analogique, valeur mesurée pour laquelle le capteur fourni 20mA ou 10v sur la sortie 2(2). Ce paramètre est actif seulement si OU2 est réglé sur [I] ou [U].
DOCUMENTATION
Pour aller plus loin, lien vers le manuel en PDF
01D10x.pdf
