FLUXMETRE IFM SI5000
Le fluxmètre SI5000/5001 fourni un signal tout ou rien selon la quantité de flux détecté par le capteur.
La limite de commutation est facilement paramétrable. En outre il est également possible de le calibrer afin de l'adapter au débit de l'installation
sur laquelle il est installé.
BRANCHEMENTS
Selon la référence du capteur SI5000 ou SI5001, le sontact sera positif ou négatif

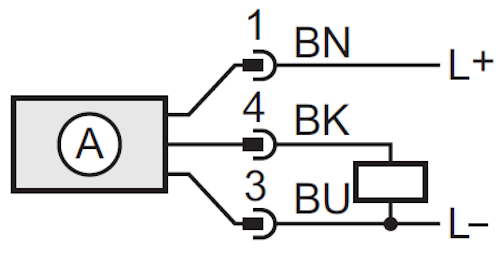

SI5000 (Contact positif)
Couleur des fils :
- 1 : Brun (+)
- 2 : Bleu (-)
- 4 : Noir (Sortie positive)

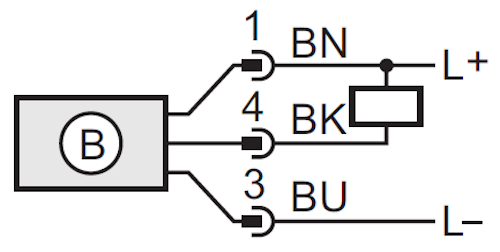

SI5001 (Contact négatif)
Couleur des fils :
- 1 : Brun (+)
- 3 : Bleu (-)
- 4 : Noir (Sortie négative)
REGLAGES
La face avant possède 2 boutons pour le réglage et la calibration, [MODE/ENTER] et [SET]. Avant de manipuler le capteur, assurez vous qu'il soit branché,
que le circuit fonctionne dans sa configuration normale (débit avec produit).

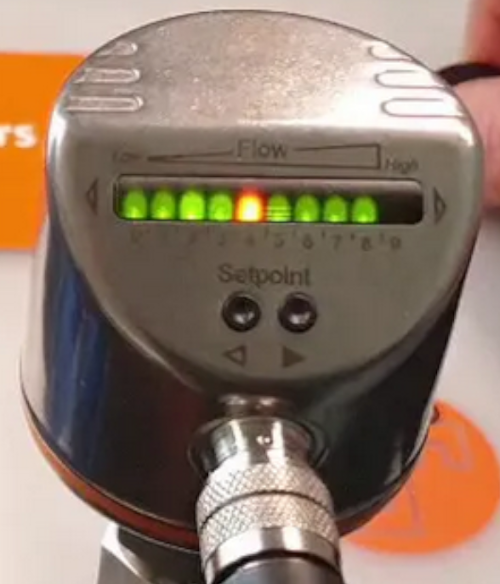

Le niveau de flux est représenté par des leds vertes. Plus le débit est important, plus il y a de led vertes allumées. Elles s'allument de gauche a droite.
Une led orange indique le seuil de déclenchement. Si les leds vertes sont allumées seulement a la gauche de la led orange, la sortie est inactive.
Dès que les leds vertes s'allument a droite de la led orange, la sortie devient active. Le réglage du seuil revient a bouger la led orange vers la gauche pour un débit
plus faible et vers la droite pour un débit plus fort.
Démarrer le circuit d'eau avec le produit

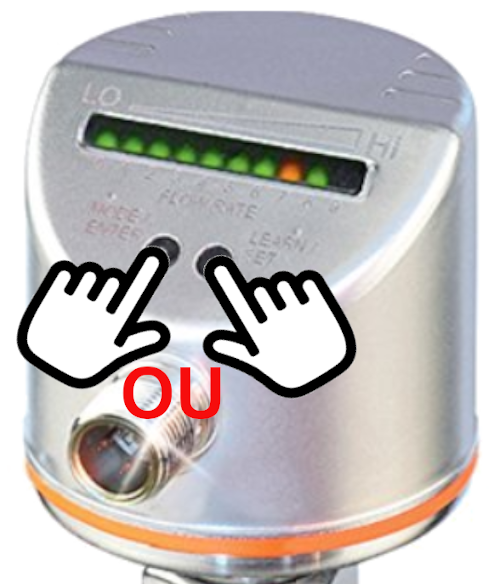

Appuyer brièvement sur l'un ou l'autre des 2 boutons

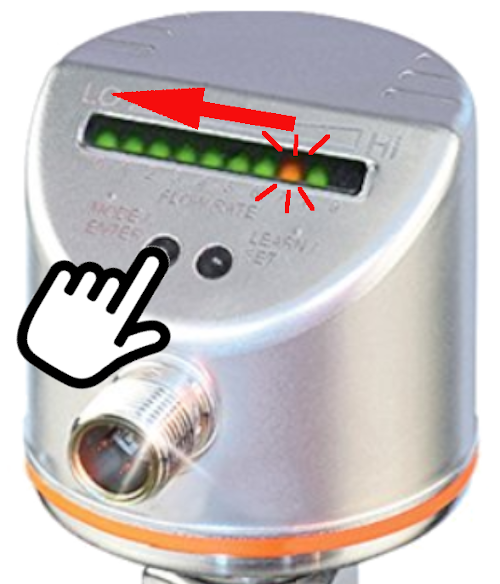

La led orange clignote, ensuite appuyer sur le bouton gauche pour abaisser le seuil de commutation. Chaque appui descend le seuil d'un niveau

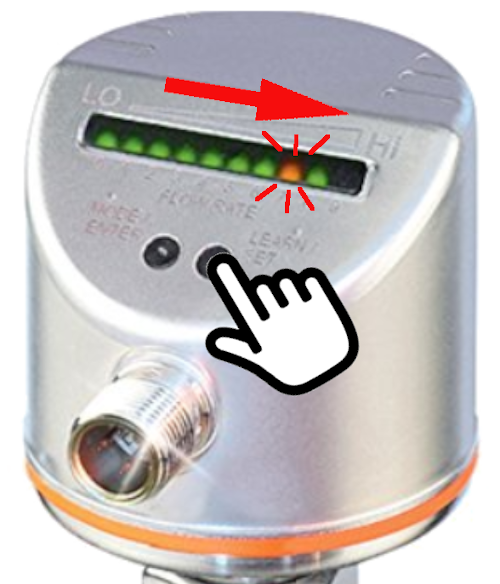

Appuyer sur le bouton droit pour monter le seuil de commutation. Chaque appui monte le seuil d'un niveau
Une fois le seuil réglé comme désiré, ne rien toucher pendant 2sec, l'appareil enregistre le réglage et revient au fonctionnement normal.
CALIBRATION
Normalement, le capteur est réglé en usine et on ne doit pas calibrer le débit. Néanmoins il peut arriver que le débit ne soit pas étalé sur toute l'echelle de leds vertes.
Soit les leds jusqu'au bout ou au contraire dépasse le maxi (dans ce cas la dernière led clignote).
Débit MAXI
- Démarrer le circuit d'eau sans produit

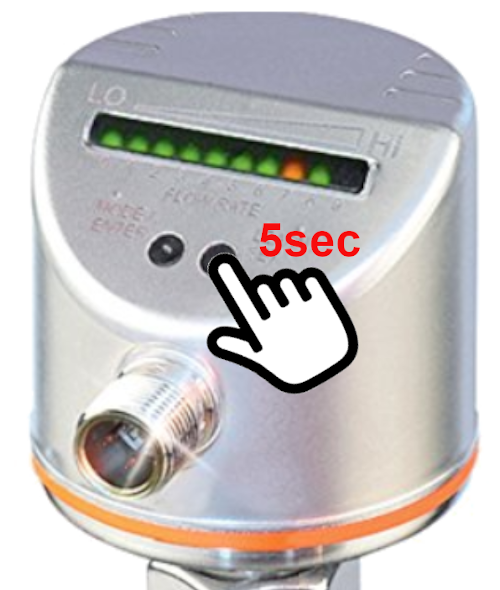

- Quand le circuit est stable, appuyer et maintenir de bouton de droite pendant 5sec
La led 9 s'allume et lorsqu'elle clignote, relâcher le bouton. La valeur maximum est maintenant adaptée au débit de l'installation.
- Arrêter le circuit d'eau

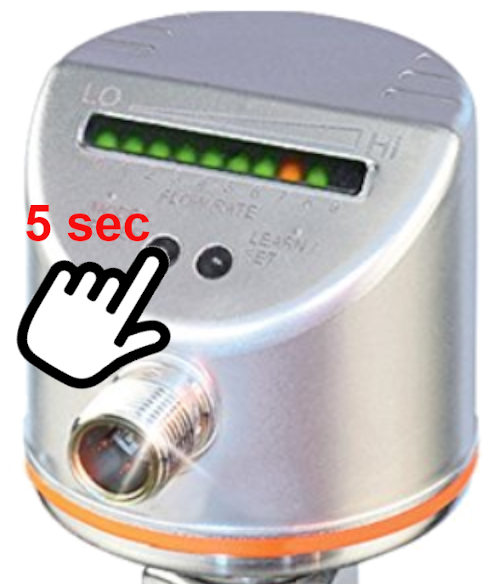

- Appuyer et maintenir de bouton gauche pendant 5sec
La led 0 s'allume et lorsqu'elle clignote, relâcher le bouton. La valeur minimum est maintenant adaptée au débit 0 m3/h de l'installation.
DOCUMENTATION
Pour aller plus loin, lien vers le manuel en PDF
SI5000.pdf
