POSITIONNEUR SAMSON 3725
Les positionneurs Samson sont déclinés en plusieurs versions, ils servent a piloter des vannes pneumatiques commandées par un signal analogique.
Ci-dessous la mise en place d'un modèle 3725.
BRANCHEMENTS

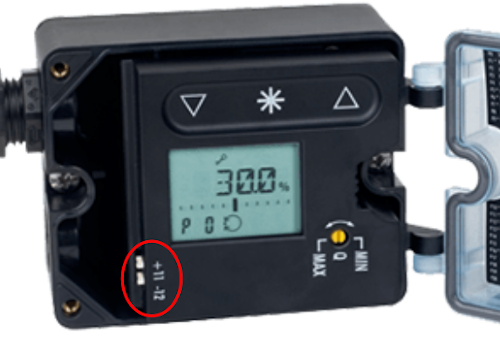

Ici rien de plus simple, il n'y a que 2 bornes. Le module se sert du signal pour s'alimenter.
- 11: Signal 4-20mA +
- 12: Signal 4-20mA -
REGLAGES
Le boitier possède 3 boutons représentant successivement une flêche vers le haut, une étoile et une flêche ver le bas.

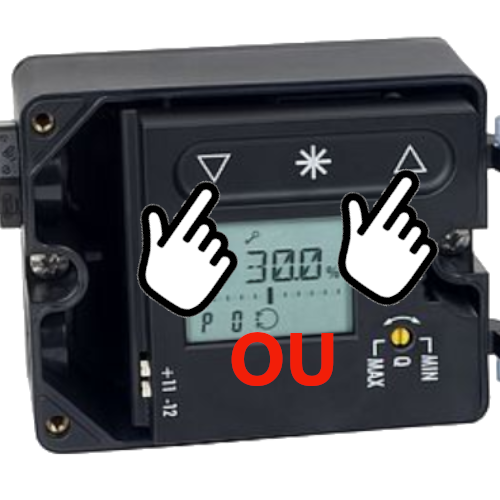

Appuyer plusurs fois sur la flêche du haut ou du bas pour faire apparaitre le paramètre que l'on veut modifier

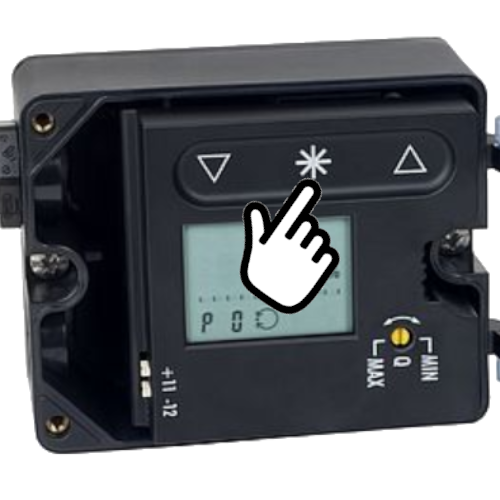

Ensuite, appuyer sur l'étoile pour pouvoir modifier le paramètre.(le paramètre clignote)
Utiliser de nouveau les flêche pour faire défiler la valeur désirée pour le paramètre.
Terminer en appuyant de nouveau sur l'étoile pour sauver le choix.(le paramètre arrête de clignoter)
MISE EN SERVICE
INITIALISATION
Lorsque l'on installe un positionneur, il faut l'initialiser pour qu'il utilise toute la course disponible de la vanne.
Avant de lancer l'initialisation, veillez a ce que l'air soit branché et que le palpeur a l'arrière soit bien positionné (l'ouverture de la vanne doit entrainer le palpeur).
1. [P19] sur OPEN
2. [P2] sur ATO ou ATC
3. [P4] sur MAX
4. [P15] + maintient étoile 6 sec.
REFAIRE LE 0

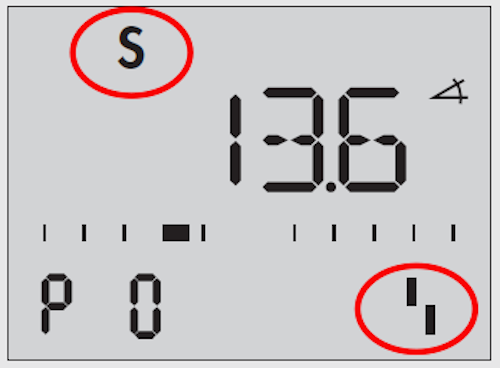

Il peut arriver que lorsque le siège de la vanne est uséee, le positionneur se mette en défaut car il passe en négatif lors de la fermeture de la vanne. Dans ce cas un symbole S (safe)
apparait a l'écran ainsi qu'un petit symbole indiquant qu'il faut intervenir en maintenance.
1. Acquitter les alarmes si il y en a...
[P0] + flêche bas
ou
[P20] + flêche haut
Pour acquitter une alarme :
- Afficher le défaut
- Etoile : [ESC] apparait.
- Flêche : [RST] apparait.
- Etoile : l'alarme disparait.
2. Pour effectuer la calibration 0 :
- [P19] sur OPEN
- [P16] et maintient 6 sec.
PARAMETRES

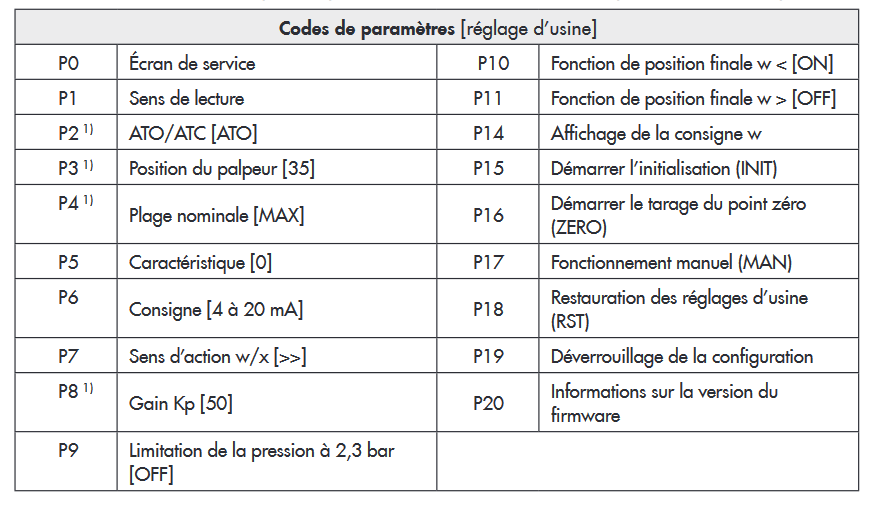

Ces positionneurs ont un nombre limités de paramètres (20) ce qui les rends simples a utiliser. Ci-dessous le tableau de ces paramètres.
Il est possible de les retrouver en détail dans le document pdf en bas de la page.
