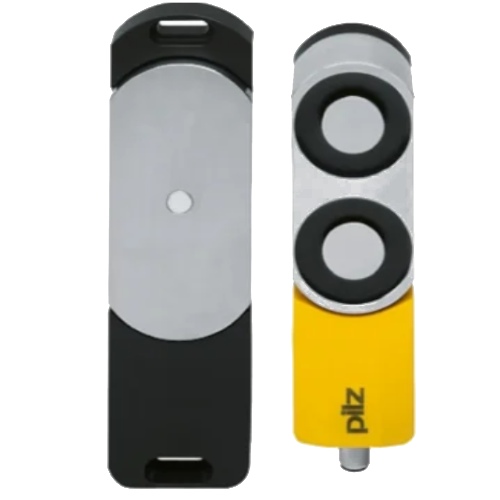

PILZ PSEN SL-1.0P
Cablâge et codes erreur des serrures de sécurité aux portes des changeurs de couteaux. Module PILZ PSEN SL-1.0P 1.1 VA.
BRANCHEMENTS
A1 / A2
- A1(brun) : +24Vdc
- A2(bleu) : 0Vdc
S11 / S21
- S11(rose) : +24Vdc
- S21(blanc) : +24Vdc
Dans les conditions d'activation du module, ces 2 entrées doivent passer à +24Vdc en même temps.
S31
- S31(rouge) : +24Vdc
Cette entrée sert a dévérouiller le module pour l'ouverture. Dans les conditions d'activation du module, cette entrée doit être a +24Vdc.
Y32
- Y32(gris) : +24Vdc
Cette sortie informe le PLC que le module est ok.
12 / 22
- 12(vert) : Sortie canal 1
- 22(jaune) : Sortie canal 2
Ces sorties passent a 24Vdc pour activer le PILS Pnoz S4 associé. Elles sont contrôlées et doivent passer a l'état 1 en même temps.
ACTIVATION
Pour que le module vérouille la porte et s'active, plusieurs conditions doivent être réunies :
1.L'actionneur est dans la zone de déclenchement (porte fermée).
2.Les entrées S11 et S12 sont activées.
3.L'entrée S31 est activée.
CODES LEDS
Le module possède 5 Leds d'informations :
- Power/Fault : Verte ou rouge
- Safety gate : Orange
- Input : Orange
- Lock : verte ou rouge

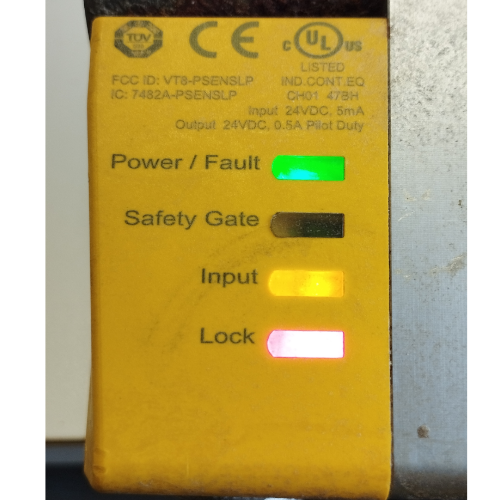

Avant de fermer la porte si tout est ok, les Leds doivent être de haut en bas :
- Verte
- Eteinte
- Jaune
- Rouge

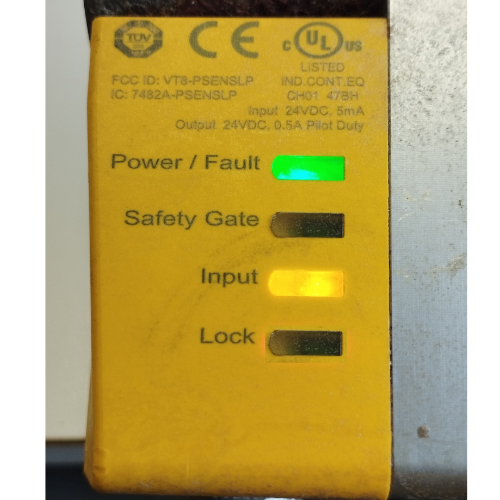

Si la led [LOCK] est eteinte cela signifie qu'il y a une demande d'ouverture en cours : pas de tension sur entrée S31 (fil rouge).

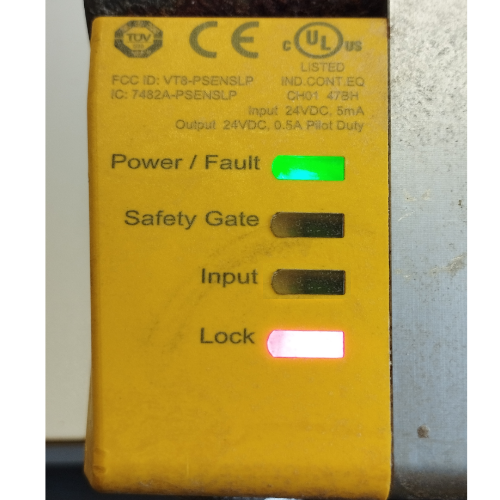

Si la led [INPUT] est eteinte ou qu'elle clignote cela signifie qu'il y a un problème sur les entrées S11 (fil rose) et S21 (fil blanc). Le problème peut-être résolu
lors d'un clignotement en essayant d'éteindre et rallumer le module.

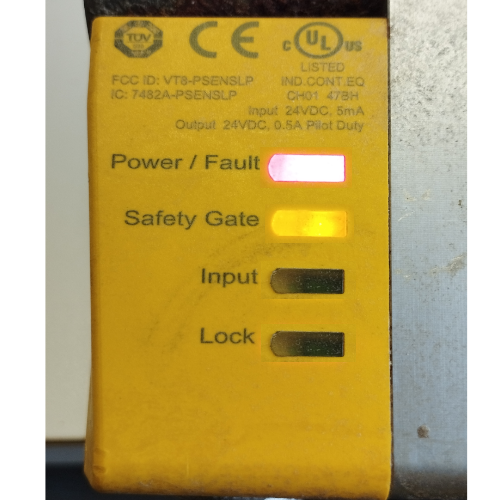

Si la led [POWER/FAULT] est allumé en rouge et que la led [SAFETY GATE] clignote, cela signifie qu'il y a un court circuit sur les sorties 11 (fil vert) et 22 (fil jaune).
DOCUMENTATION
Pour aller plus loin, lien vers le manuel en PDF
PilzPsen.pdf
